■水电站技术供水概述

水电站机组供水系统中冷却水的主要作用是对主机设备进行冷却，需要冷却水的设备有:发电机空气冷却器、推力轴承、上导轴承、下导轴承、水冷式变压及空压机等。当冷却水不能满足以上设备对水质、水量、水压及水温的要求时，发电机组温度就会持续升高，直到停机。甚至会烧毁电机和轴瓦，严重影响整个电站的生产，对投资者造成损失。

传统水电站供水系统都采用自流供水、水泵直接供水成混合供水等方式。水源常采用压力钢管或蜗壳取水、坝前取水、尾水抽水等方式，然而水电站都位于山区河流，受河流的泥沙、漂浮物、水生物、硬度或酸硬.度的影响，水的水质往往得不到保证;随着人类对环境的破坏，各处河流的水质越来越差，对发电行业的影响越来越大。

■外循环冷却供水系统的原理

首先在循环水池中注入够量的清洁水，由水泵抽水至布置在尾水里的循环冷却器，与河道内的自然河水进.行热交换，使冷却水温降低，然后经过技术供水管到机组各用水处，带走机组运行时产生的高温，再经回水管回到循环水池，如此不断的循环(参见下图)。

■水电站循环冷却供水系统的优越性

循环冷却水系统相对独立，循环水采用清洁水不受外界影响，能有效防堵塞、结垢、腐蚀、水生物，彻底解决了水电站机组所需冷却水的质量问题。提高了机组运行的稳定性和安全性，减少了因冷却水系统故障造成停机的机率，增加了发电量。

循环冷却器安装、检修方便;操作简单、使用寿命长。便于电站实现自动化控制。实践证明，该项技术可广泛用于各种装机容量、各种水头范围、各种机型(混流式、轴流式、贯流式、冲击式)及各种厂房布置形式(引水式、坝后式、河床式、地下式及混合式等)的水电站及泵站。

循环冷却器为非标产品，每个电站都要根据具体情况独立设计和制造。为配合电站厂房布置,循环冷却器的外形尺寸及布置方式可在保证其散热面积及结构刚度要求的前提下灵活调整。在技改工程中，这一特点尤为重要。

■水电站循环冷却供水系统的组成:

循环冷却供水系统的设备包括:循环水池(水箱)、循环冷却器、供水水泵、水泵控制柜及自动化元件等。我公司可成套提供：

1、循环水池

循环水池主要用于系统第一次充水、系统恒压、补充水、水质检测和处理。-般布置在厂房内，可根据电站厂房布置情况及冷却水量调整容积的大小。(注:有的电站厂房无法布置水池或布置水池很困难，可采用布置水箱的方式。

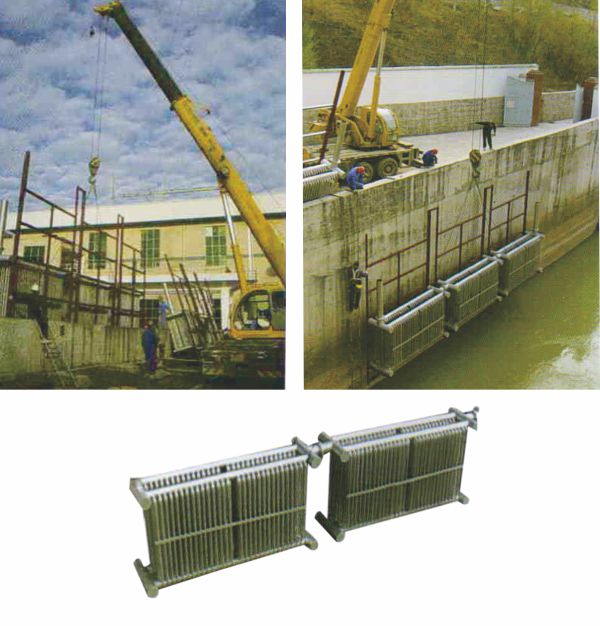

2、循环冷却器

循环冷却器应考虑安装、检修方便;管材的选择应考虑冷却器的散热效果、使用寿命、刚度要求、河水水质情况、锈蚀余量等。防腐防锈可采用涂低热阻防锈涂料、喷锌等方法处理。出厂前还须进行探伤、水压、水阻等试验。在正常水质条件下，循环冷却器内部不结垢、不长微生物，循环水不变质。

3、供水水泵.

根据主设备所需冷却水的流量来确定水泵流量;整个系统沿程损失、局部损失以及整个系统所有设备的安装高程差来选择水泵的扬程。水泵的控制可根据电站的自动化要求来选择。
